標量/矢量多型號可選 · 10Hz~100kHz工作頻帶 · 16bit分辨率 · 鈦合金耐壓2000米 · 最大1TB存儲 · 續航超240小時 · 可獨立或組陣使用
國產 | 南京聚海信息科技 | 海洋水聲測量與長期噪聲監測LST-CH系列自容式水聽器是一款由標量水聽器、前置放大器、濾波器、A/D轉換器、以及數據處理單元和數據記錄單元組成的通用型自容式水聲測量記錄系統。該系列產品可以獨立使用采集水聲信息，也可以組成各類拓?fù)浣Y(jié)構的水聽器陣，被廣泛應用于海洋環境監測、海洋生物聲學、水面水下目標輻射噪聲測量和聲傳播測量等領域。
LST-CH系列是一款用來長期離線獲取水下聲音的設備。它具備內部電源和數據存儲系統，可獨立工作數月之久，為深遠海環境中水下聲音的長期觀測提供了一個可靠且隱蔽的工具，用戶可以方便的獲得更為豐富的海洋聲學數據。南京聚海信息科技有限公司長期穩定供應LST-CH系列水聽器，為國內用戶提供專業的技術支持與售后服務。
系統由以下五部分組成：
水聽器：捕捉水下聲音
信號處理電路：信號調理與轉換
上位機軟件：設置、數據讀取、回放
內部電源：為系統供電
數據存儲：長時間數據保存
可測信號目標覆蓋海洋工業設施、艦船、海洋生物等。工作頻帶10Hz~100kHz，滿足從低頻環境噪聲到高頻生物聲吶信號的完整頻譜覆蓋。
自身足夠安靜，對目標的探測距離遠超同類產品。等效自噪聲＜0級海況（100Hz～1kHz），≤38dB re1V/μPa（＞1kHz），確保微弱信號的可靠檢測。
待機時間長達1年以上，最高采樣率下可持續工作10天以上。LST-CH200續航超240小時（512k采樣率），LST-CH600續航超1440小時。

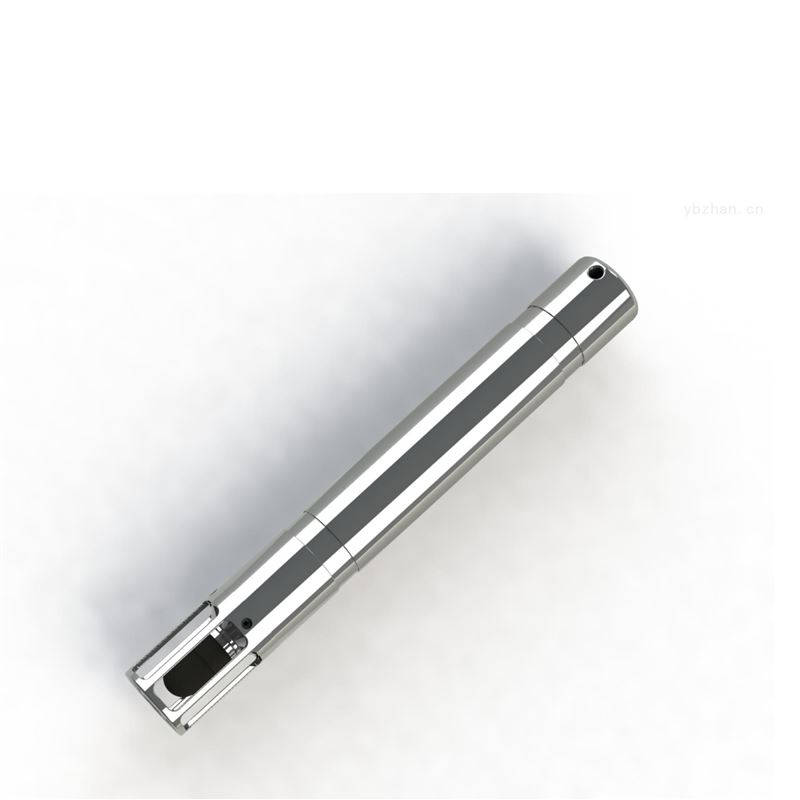

LST-CH200整機系統重量?jī)H0.7kg，外形尺寸Φ37×275mm，一體化設計，結構簡單、緊湊，方便安裝和部署。
鈦合金外殼，LST-CH200可滿足2000m以上水深下的應用，LST-CH500/CH600耐壓1000米，適應從淺海到深海的各種部署環境。
支持獨立使用采集水聲信息，也可以組成各類拓?fù)浣Y(jié)構的水聽器陣，包括垂直陣、水平陣和T型陣等，滿足多通道同步采集需求。
LST-CH系列目前主要提供LST-CH200、LST-CH500和LST-CH600三款標準型號，滿足不同存儲容量、續航時長和耐壓深度的應用需求。
| 參數 | LST-CH200 | LST-CH500 | LST-CH600 |
|---|---|---|---|
| 工作頻帶 | 10Hz~100kHz | ||
| 靈敏度 | 100kHz：-164dB±2dB re 1V/μPa（設置增益為40dB） | ||
| 等效自噪聲 | ＜0級海況（100Hz～1kHz） ≤38dB re1V/μPa（＞1kHz） | ||
| 采樣率 | 24k、32k、64k、128k、256k、512k | ||
| 前放增益 | 20dB、40dB | ||
| 模數轉換器 | 16bit SAR ADC | ||
| 存儲空間 | 最大1TB | 最大4×1TB | 最大4×1TB |
| 工作模式 | 連續模式、時間表模式 | ||
| 續航時長（512k采樣率） | ＞240小時 | ＞720小時 | ＞1440小時 |
| 電池 | 18650鋰電池×2 | 18650鋰電池×6 | 18650鋰電池×12 |
| 外殼材質 | 鈦合金 | ||
| 耐壓深度 | 2000米 | 1000米 | 1000米 |
| 工作溫度 | -10～+50℃ | ||
| 儲存溫度 | -20～+60℃（主機） -10~45℃（電池） | ||
| 重量（空氣中） | 0.7kg | 2.4kg | 2.9kg |
| 尺寸 | Φ37×275mm | Φ62×315mm | Φ62×500mm |
| 輸出格式 | wav文件 | ||
*
除上述三款標準型號外，LST-CH系列還包含以下專用型號，滿足不同測量場景需求：
| 參數 | LST-CH01S-mini | LST-CH01S | LST-CH02M |
|---|---|---|---|
| 傳感器類型 | 標量 | 標量 | 矢量 |
| 最大采樣率 | 512ksps | 512ksps | 64ksps |
| 采樣分辨率 | 16bits | 24bits | 24bits |
| 工作頻段 | 10Hz~100kHz | 1Hz~100kHz | 20Hz~1kHz |
| 靈敏度 | -161dB re 1V/uPa（典型值） | -206±1.5dB（無放大） | 聲壓：-170dB（典型值） |
| 等效自噪聲 | 優于45dB@1KHz | ≤35 dB@1KHz | 見使用說明書 |
| 存儲空間 | 最大1TB | TF卡 最大512GB | TF卡 最大128GB |
| 電池 | 18650鋰電池×2 | 8.4V鋰電池 | 18650鋰電池 |
| 續航時間 | 連續工作240小時以上（400K采樣率） | 連續工作大于10小時 | 7天（32kHz采樣率） |
| 耐壓深度 | 2000米 | ≤500米 | ≤500米 |
| 外殼材質 | 鈦合金 | — | — |
| 重量 | 0.7kg（空氣中） | 2.6kg | 4.5±0.1kg |
| 尺寸 | 275mm×36mm | 259mm×68mm（不含堵頭） | 550mm×96mm（不含堵頭） |
| 數據讀取方式 | — | USB或TF卡，＞10MB/s（USB） | TF卡 |
| 放大器增益 | — | 0dB/20dB/40dB三擋可調 | — |
| 工作溫度 | — | 0 - 40℃ | 0 - 40℃ |
*
海洋環境監測：長期連續記錄海洋環境背景噪聲，支持聲景研究和海洋聲學環境評估。
海洋生物聲學研究：海洋哺乳動物聲信號監測、魚類產卵聲學調查、海洋聲景研究。
水面水下目標輻射噪聲測量：水面船舶、水下航行器等目標輻射噪聲的遠場采集與分析。
聲傳播測量：水聲傳播實驗、聲場建模驗證等科研場景，支持各類拓?fù)浣Y(jié)構的水聽器陣列部署。
海洋工程噪聲評估：海上風電場、海底管線施工等工程活動的水下噪聲監測與評估。
港口與航道噪聲監測：港口航運水下噪聲長期監測與分析。
海洋科學研究：海洋聲學、物理海洋學等相關學科的水下聲學數據采集與研究。
除LST-CH系列水聽器外，南京聚海信息科技有限公司還提供多品牌多類型的水聽器及水下聲學產品。以下推薦型號同樣可供應。
實時獲取水下聲音的數字水聽器，將水下聲信號轉化為可視可聽的數字信號，為水下聲音的研究和觀測提供便捷工具。
國產高靈敏水下聲音記錄儀，8Hz-80kHz全頻帶，24bit分辨率，鈦合金耐壓6000米，60天連續采集，0.5/1TB存儲。
10Hz-800kHz寬帶參考水聽器，微型探頭設計，內置10dB前置放大器，不銹鋼AISI 316外殼，耐壓300米。
10Hz-200kHz智能數字水聽器，自噪聲低至32dB，512ksps采樣率，內置事件檢測與1TB存儲。
注：規格如有變更，恕不另行通知。如需詳細技術資料或報價，歡迎聯系南京聚海信息科技有限公司。
Specifications are subject to change without notice. For detailed technical information or a quotation, please contact Nanjing Juhai Information Technology Co., Ltd.
