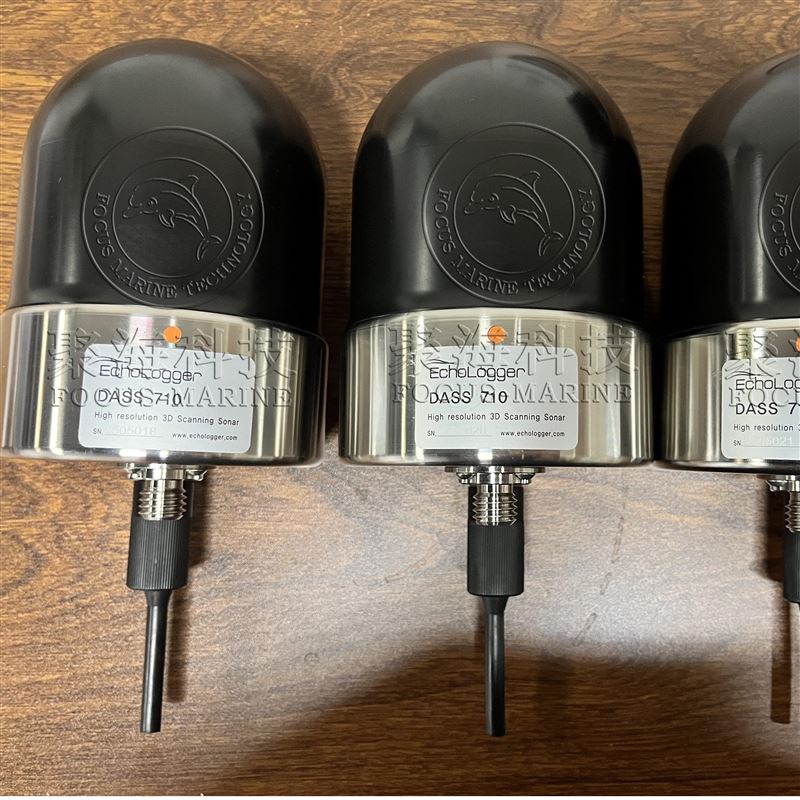

當前位置：首頁 / 產品中心 / 水下工程 / 聲吶 / DASS710橋墩沉積物淤積沖刷三維掃描監測聲吶
產品型號
廠商性質
更新時間
瀏覽次數
產品分類
| 品牌 | 其他品牌 | 產地 | 進口 |
|---|---|---|---|
| 加工定制 | 否 |
型號：DASS710-SCOUR | 品牌：Echologger（韓國） | 聲學頻率：750kHz / 1MHz | 耐壓深度：300m |
| 聲學參數 | |
|---|---|
| 聲學頻率 | 750kHz / 1MHz（可選） |
| 波束寬度 | 750kHz：1.5°錐形（-3dB） 1MHz：1°錐形（-3dB） |
| 最大量程 | 750kHz：50m 1MHz：25m |
| 距離分辨率 | 1.0 mm |
| 水平掃描范圍 | 360°（全向或扇區可編程） |
| 垂直掃描范圍 | 200°（±100°） |
| 掃描角度分辨率 | 0.1°（可調） |
| 同步方式 | 向外/向內（軟件可選） |
| 可選功能 | 背向散射強度采集 |
| 通信與電源 | |
| 數字輸出接口 | RS-232、RS-485（隔離），支持菊花鏈 |
| 通信速率 | 4800–921,600 baud |
| 供電電壓 | 10–60 VDC |
| 最大功耗 | 8W |
| 物理參數 | |
| 耐壓深度 | 300m |
| 外殼材質 | 不銹鋼 + Acetal工程塑料 |
| 尺寸 | ?110 × H150 mm |
| 重量 | 空氣中2.2kg / 水中0.78kg |
| 連接器 | MCBH6MSS |
| 工作溫度 | -10°C 至 +50°C |
| 系統集成 | |
| 部署方式 | 加長桿橋面下放 / 橋墩固定安裝 / 三腳架坐底 / ROV搭載 |
| 監測模式 | 定期人工掃描比對 / 長期定點連續監測（自容或?qū)崟r(shí)） |
| 軟件兼容 | EIVA NaviSuite、Cloud Compare、OIC SAMM及多種三維點云處理軟件 |
| 開發支持 | 開源API，便于接入用戶自有監測平臺 |
* 技術指標依據EchologgerDASS710產品規格，最終以實際交付為準。
DASS710通過雙軸機械掃描主動獲取橋墩周邊水下地形的完整三維點云。聲吶圍繞橋墩進行360°水平旋轉，同時在每個水平方位上執行±100°的垂直掃描，逐點測量換能器到水下目標的斜距。每次掃描生成包含數萬至數十萬個空間坐標點的三維密集點云，完整刻畫橋墩、河床及沖刷坑的表面形態。
該方案在橋墩沖刷監測中的核心優勢包括：①毫米級變化識別，通過定期重復掃描并比較點云，可量化厘米至毫米級的河床高程變化；②無盲區覆蓋，360°掃描確保橋墩背水面、死角區域均被成像；③不受水流渾濁度影響，聲學成像在零能見度水體中依然清晰；④體積量算直接，利用點云體積差分算法可直接給出沖刷或淤積的方量變化，為橋梁養護提供比單點測深更全面的量化依據。
三維點云直接刻畫沖刷坑形態：?jiǎn)未螔呙杓摧敵鰳蚨罩苓呁暾娜S數字地形模型（DTM），沖刷坑輪廓、深度、坡度一目了然，顯著優于傳統單波束或多波束條帶測量。
雙頻率適應不同尺度監測：750kHz模式（1.5°波束，50m量程）適合大型橋墩中遠距離沖刷概查；1MHz模式（1°波束，25m量程）提供更高分辨率，適合精密沖刷細節和裂縫識別。
菊花鏈多聲吶組網：當橋墩尺寸較大或沖刷范圍寬廣時，可通過RS-485總線以菊花鏈方式串接多臺DASS710，同步完成全覆蓋掃描，單條通信纜即可實現多聲吶協同。
自容式/實時雙模式：可配置為電池供電的自容式長期定點監測站，按預設周期自動掃描并記錄點云；也可通過電纜實時傳輸數據至橋面或遠程控制中心。
精密角度編碼與姿態補償：內置高精度角度傳感器，可結合外部AHRS/深度計數據進行姿態校正，保證即使在水流中聲吶支架發生偏斜，仍能獲得準確的水下坐標。
兼容主流水文監測軟件：無縫對接EIVA NaviSuite、Cloud Compare等專業軟件，支持點云配準、體積計算、剖面提取等沖刷分析功能，并可輸出通用點云格式供GIS和BIM平臺使用。
工業化防護設計：不銹鋼外殼耐沖擊，可選擇防生物附著涂層或紫外抑制模塊，適應長期浸泡的嚴苛環境。
安裝靈活簡便：可從橋面用加長桿下放臨時掃描，也可通過固定支架安裝于橋墩、防撞墩或河床基座上，支持水平和倒置安裝。
DASS710三維掃描聲吶將橋梁沖刷監測從傳統的“點狀深度"提升為“面狀體積"，是橋梁全生命周期健康監測的關鍵水下感知設備。
